MRW1萬能斷路器
您的位置：首頁 >> 產品展示 >> MRW1萬能斷路器
MRW1系列智能型萬能式斷路器

適用范圍

　　MRW1系列智能型萬能式斷路器（以下簡稱斷路器）．適用于交流50Hz，額定電壓至660V(690V)及以下，額定電流630A~6300A的配電網絡中，用來分配電能和保護線路及電源設備免受過載、欠電壓、短路、單相接地等故障的危害。斷路器具有智能化保護功能，選擇性保護精確，能提高供電可靠性，避免不必要的停電。同時帶有開放式通訊接口，可進行“四遙”，以滿足控制中心和自動化系統的要求。斷路器在海拔2000米時脈沖耐壓8000V(不同海拔按標準修正，最高不超過12000V)。該斷路器不帶智能控制器及傳感器可作隔離器用，標示為 ，---。
　　斷路器符合GB14048.2《低壓開關設備和控制設備低壓斷路器》和IEC60947-2《低壓開關設備和控制設備斷路器》等標準。

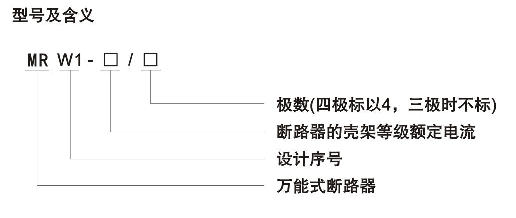

型號及其含義

按安裝方式分
a．固定式
b．抽屜式
按極數分：三極、四極
按操作方式分
a．電動操作
b．手動操作（檢修、維護用）



脫扣器種類
智能控制器、欠電壓瞬時（或延時）脫扣器、分勵脫扣器。
智能控制器性能：
a．智能控制器分為：H型（通訊用）、M型（普通智能型）、L型（經濟型）；
b．具有過載長延時反時限，短延時反時限、定時限、瞬時功能。可由用戶自行設定組成所需要酌



保護特性：
c．單相接地保護功能；
d．顯示功能：整定電流顯示、動作電流顯示、各相電壓值顯示（電壓顯示應在訂貨時提出）；
e．報警功能：過載報警；
f．自檢功能：過熱自檢、微機自診斷：
g．試驗功能：試驗控制器的動作特性。



主要技術參數

1、斷路器的基本參

25殼架等級額定電流Inm A 額定電流In A 額定電壓Ue V 額定極限短路分段能力Icu kA 額定運行短路分段能力Ics kA 額定短時耐受電Ics kA(Is) 功率損耗W
固定式 抽屜式
2000 630

AC 50Hz

400

690

 400V 690 V 400V 690V 60 40 80
800 60 130
1000 90 205
1250 65 50 40 40 90 310
1600 140 310
2000 170 400
3200 2000 100 65 65 50 65 170 510
2500 260 650
2900 320 650
3200 420 760
4000 3200 100 75 80 65 65 430 780
3600 440 790
4000 450 800
6300 4000 120 85 100 75 85 1225
5000 1250
6300 1625

注1：飛弧距離為零。注2：表中分斷能力上、下進線相同

斷路器在不同環境溫度下的降容系數

環境溫度 +40oc +45oc +50oc +55oc +60oc
允許持續工作電流 1In 0.95In 0.9In 0.85In 0.8In

注：以各種環境溫度條件下，實測斷路器進出線端溫度達到1 10℃為基準

2、脫扣器電流整定值lr及允差

延長時 短延時 瞬時 接地故障
Ir1 允差 Ir2 允差 Ir3 允差 Ir4 允差
（0.4-1）In（最小160A） +-10% （0.4-0.5）In +-10% 10In-50In +-15% （0.2-0.8）In（最大1200A 最小160A） +-10%

注：當時具有三段保護時，整定值不能交叉。

3、長延時過電流保護反時限動作特性

1 動作時間 允差
1.05Ir1 >2h不動作 +-15%
1.3Ir1 <1h動作
1.5Ir1 15s 30s 60s 120s 240s 480s
2.0Ir1 8.4s 16.9s 33.7s 67.5s 135s 270s

注：2.Olri的時間按12T=(1 .51 r1)2tL計算，其中tL為1 .slr1動作時間，由用戶整定

4、短延時過電流保護動作特性

電流 動作特征 動作時間 允許
1>=1r2 1<=8r2 反時限 t=(81r1)2t2/I2 +-15%
1>=1r2 1<=8r2 反時限 整定時間t2 0.1 0.2 0.3 0.4
可返回時間 0.06 0.14 0.23 0.35

5、接地故障保護特性為短延時定時限，時限動作時間及可返回時間，接地故障出廠時時間整定值為“OFF”。
6、斷路器的操作性能
斷路器的操作性能用操作循環次數表示．

每小時操作循環次數 通電操作循環次數 不通電操作循環次數 總數
20 2000A 500 2000A 9500 10000
3200A 3200A 4500 5000
4000A 4000A 4000 4500
6300A 6300A 2500 3000

7、斷路器的分勵脫扣器、欠電壓脫扣器、電動操作機構、釋能（合閘）電磁鐵、智能型脫扣器的工作電

類型 額定電壓
AC(50Hz)　V DC V
分勵脫扣器
 Us 220、380 100、220
欠電壓脫扣器
 Us 220、380 --
電動操作機構
 Us 220、380 100、220
釋能（合閘）電磁鐵
 Us 220、380 100、220
智能型脫扣器 Us 220、380 100、220

注：分勵脫扣器的可靠動作電壓范圍為(70%-11 0%)Us，釋能（合閘）電磁鐵和電動操作機構為(85%-11 0%)Us。

8、斷路器的欠電壓脫扣器性能

類型 欠電壓延時脫扣器 欠電壓瞬時脫扣器
脫扣器動作時間 延時1、2、5S 瞬時
脫扣器動作時電壓值 35%-70%Ue 能使斷路器斷開
<=35%Ue 斷路器不能閉合
>=85%Ue 斷路器能可靠閉合
電源電壓恢復到85%Ue時 斷路器不斷開

注：延時時間精確度為±1 0%。
9、輔助觸頭的性能
9.1輔助觸頭的約定發熱電流為6A
9.2輔助觸頭形式：四常開四常閉。
9.3輔助觸頭的非正常接通與分斷能力
輔助觸頭按使用所確定的非正常使用條件下的接通分斷能力按

使用類別 接通 分段 通斷操作循環次數和操作頻率
1/Ie U/Ue COSφ或T0.95 1/Ie U/Ue COSφ或T0.95 操作循環次數 每分鐘操作循環次數 通電時間（S）
AC-15 10 1.1 0.3 10 1.1 0.3 10 6(或與主回路操作頻率同) 0.05
DC-13 1.1 1.1 6Pe 1.1 1.1 6Pe

注：當Pe≥50W.T0.95的上限=6Pe≤300ms

接線端子
斷路器總體接線端子共有47個，接線簡單、便于用戶使用

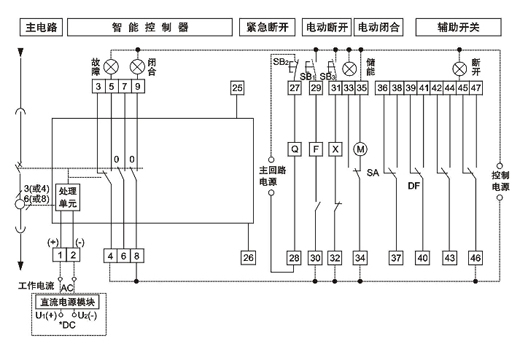

圖七（控制器問M型或L型基本功能）

智能控制器其它接線
#1、交流工作電源輸入（直流時從直流電源模塊U1、U2輸入）
#25、#26外接中性極或地電流互感器輸入

※注：
(1)若F、X、M的控制電源電壓不同時應分別接不同電源。
(2)端子#35可直接接電源（自動預儲能），也可串接常開按鈕后接電源（手控預儲能）。
(3)若用戶提出，端子#6一#7可輸出常閉接點。
(4)外加附件用戶自備。
(5)+當智能控制器的工作電源為直流電源時，須增加直流電源模塊（此時#1、#2端子不可直接接入交流電源）。
二次接線如圖所示[直流電源DC110V或220V從U1(+)、U2(-)輸入，直流電源模塊兩輸出端分別相應與二次接線
座端子1(+)、2(-)相連】。
SB1分勵按鈕（用戶自備） X合閘電磁鐵
SB2欠壓按鈕（用戶自備） M儲能電機
SB3合閘按鈕（用戶自備）XT接線端子



DF輔助觸頭 Q欠壓脫扣器或欠壓延時脫扣器
F分勵脫扣器 O常開觸點(3NAC380V)
SA電機微動開關 　　　X信號燈（用戶自備）

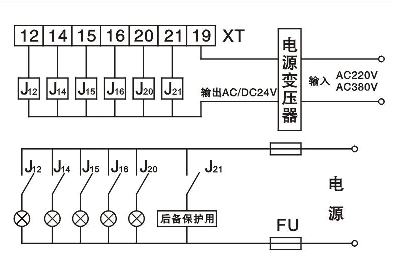

圖七B（脫扣器為L型帶附加功能）

#1、#2工作電源輸入
#12過載預報警訊號輸出
#14瞬時短延時脫扣訊號輸出
#15長延時脫扣訊號輸出
#16接"
